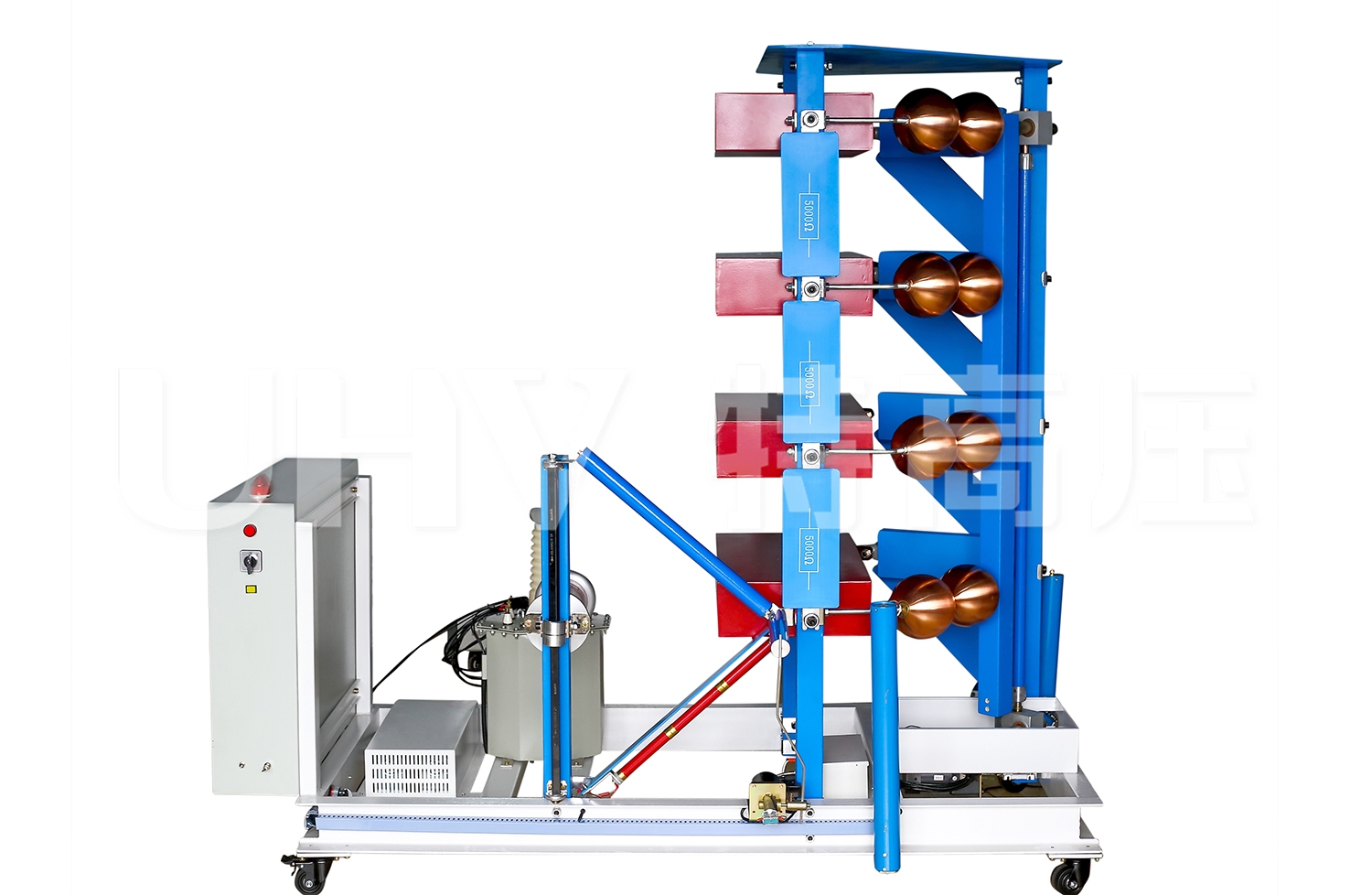

雷电冲击电压发生器试验装置是高压试验室中用于模拟自然界雷电过电压、考核电力设备耐受瞬态冲击能力的关键装置。其依据IEC60060-1及GB/T16927标准，可产生标准雷电冲击波形（1.2/50μs），峰值可达数百万伏。
雷电冲击电压发生器试验装置由多模块精密协同，才能在微秒级时间内精准复现人工雷电。
1、冲击电容阵列
由多级高压脉冲电容器（通常0.1–1μF/级，耐压100–400kV）串联组成，总储能可达数十千焦。采用环氧树脂封装或油浸结构，具备低电感、高dv/dt耐受能力，确保放电时能量快速释放，形成陡峭波前。
2、球隙开关（点火系统）
由一对或多对铜或不锈钢球电极构成，通过调节球距设定击穿电压。配合三电极触发球隙或可控硅点火装置，实现同步精度≤±20ns，确保多级电容同时放电，波形无畸变。
3、波形调节电阻网络
包括波前电阻（Rf）与波尾电阻（Rt），通过调整阻值匹配试品电容，精确控制输出波形为标准1.2/50μs（±30%）。电阻采用无感绕制或水阻结构，耐受高脉冲电流而不烧毁。
4、高压分压器
通常为电容式或阻容混合式分压器，分压比达1000:1至10000:1，配合数字示波器或峰值表，实时采集冲击电压波形，测量不确定度≤3%，满足标准校准要求。
5、试品平台与接地系统
试品置于绝缘支架上，周围设屏蔽笼防止电磁干扰；整套装置通过低阻抗（<0.5Ω）铜排接入独立接地网，泄放残余电荷，保障人员与设备安全。
6、智能控制系统
PLC或工控机集成控制充电电压、球隙间距、触发时序及数据采集，支持自动升压、极性切换（正/负雷电波）、多波次测试，并自动生成符合IEC格式的试验报告。
