一台优秀的互感器伏安特性测试仪，其核心价值在于它能否作为一个功能强大且协同工作的诊断平台，不仅精确测量，更能深度解析，为评估互感器在电力系统安全链条中的关键作用提供全面、可信的依据。这体现在其功能的高度集成性、数据的深度精准性、以及应用的直接指导性三个层面。
传统方法需要多台设备分别进行伏安特性、变比、极性、直流电阻等测试，效率低且接线繁琐。现代优秀测试仪致力于实现一体化测试。
伏安特性（励磁特性）测试：这是核心功能，通过施加可调电压至CT二次侧，测量励磁电流，绘制伏安特性曲线。此曲线是判断CT铁芯材质、是否存在匝间短路、以及计算10%误差曲线的关键基础。对于PT，则是其空载励磁特性测试。
变比、极性、匝比测试：仪器应能通过一次侧通流、二次侧测量的方式，自动计算并显示实际变比、比值差和相位差（对于精度测试），并判断极性是否正确。这是验证互感器基本变换功能与接线正确性的必需项目。
二次绕组直流电阻测量：测量CT/PT二次绕组的直流电阻，有助于判断绕组导线连接是否良好、是否存在断线或严重的匝间短路（结合伏安特性分析）。
退磁功能：测试后或运行中可能使CT铁芯产生剩磁，影响性能。仪器应具备有效的退磁功能，帮助CT恢复至理想的磁化起点。
负荷（导纳）测试：测量互感器二次实际负荷，验证其是否在允许范围内，确保输出容量满足精度要求。

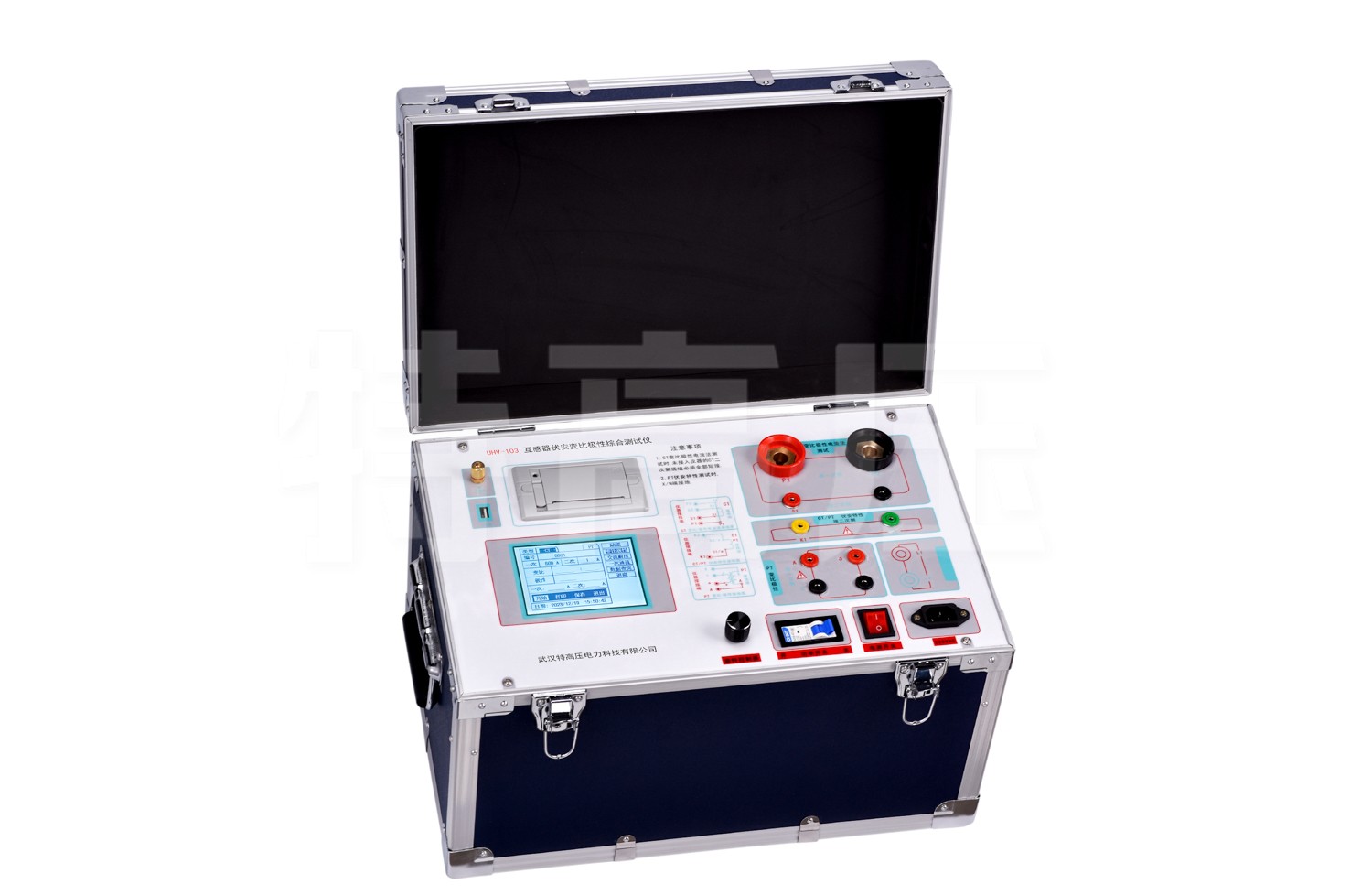

武汉特高压的实践：公司产品将上述功能高度集成于一体。用户通过单次接线或少量切换，即可在仪器菜单引导下顺序完成所有关键测试项目，极大提升了现场测试效率，减少了因多次拆接线可能引入的误差和安全隐患。
所有高级分析都建立在原始数据精准可靠的基础上。这对测试源的输出能力、测量系统的精度及抗干扰性提出了高要求。
高精度可调功率源：进行伏安特性测试时，需要输出可平滑调节的电压（对CT）或电流（对PT），并且要求输出稳定、波形纯正（谐波含量低），以准确激发铁芯的磁化过程。
高精度同步采样系统：需对施加的电压和响应的电流进行高精度、同步的采样，以准确计算每一时刻的阻抗特性。测量系统应具备高分辨率、宽量程和良好的线性度。
抗干扰与数据处理能力：现场可能存在工频干扰。仪器需具备良好的电磁屏蔽和数字滤波技术，确保在变电站环境下仍能采集到稳定的信号。强大的内置处理器能实时处理数据，快速绘制曲线。
武汉特高压的实践：仪器采用数字式线性功率放大技术，输出纯净、稳定的测试信号。电压、电流采样使用高精度ADC和同步采样技术，保证了测量数据的准确性。其硬件滤波与软件算法相结合，有效抑制了现场干扰，确保曲线平滑、真实。
测得曲线和数据后，如何将其转化为对互感器健康状况和适用性的明确判断，是仪器专业性的最终体现。
自动绘制曲线与计算拐点：仪器应能自动、实时地绘制伏安特性曲线，并智能计算曲线的拐点电压（饱和点）和近似饱和点。这比人工描点、目测判断更加客观、准确。
10%误差曲线计算与校验：对于保护用CT，这是最重要的输出之一。仪器能根据测得的伏安特性数据，自动计算并绘制10%误差曲线，并允许用户输入二次负载和短路电流倍数，自动判断在该工况下CT误差是否满足10%的要求，直接给出“合格"或“不合格"的结论。
数据对比与报告生成：能够存储大量测试数据及曲线。配套软件应支持将当前测试结果与出厂数据、历史数据、同类型设备数据进行对比分析，直观显示性能变化趋势。软件可一键生成符合规程要求的规范化测试报告，包含所有关键数据、曲线图及结论。
武汉特高压的实践：产品在完成伏安特性测试后，可自动显示拐点电压电流值。其内置的10%误差曲线计算功能，用户只需输入几个关键参数，即可得到直观的曲线和校验结果。专业的上位机软件提供强大的数据管理和分析功能，支持多设备数据对比、趋势分析，并生成详细的专业报告，极大地方便了技术监督和档案管理。
武汉特高压电力科技有限公司在互感器测试与电力系统保护专业领域的深耕，通过其“国家高新技术企业"资质、与互感器测试方法、误差曲线算法及一体化测试技术相关的实用新型和软件著作权得以佐证。公司建立了包含标准互感器、负荷箱等设备的完整校准体系，确保每一台伏安特性测试仪在功能、精度和可靠性上符合设计预期与现场需求。
案例一：110kV线路保护用CT改造后验收
某变电站对一条110kV线路的保护CT进行更换改造后，需进行严格的验收试验。试验人员使用武汉特高压的互感器伏安特性测试仪，对CT进行了包括伏安特性、变比、极性、直流电阻在内的全套测试。伏安特性曲线平滑，拐点电压清晰，符合设计参数要求。利用仪器的10%误差曲线计算功能，输入该线路保护的实际二次负载和最大短路电流倍数后，仪器显示CT在该工况下的误差满足10%的要求，结论为“合格"。这份全面、客观、由数据直接支撑的测试报告，为保护装置的正确可靠动作奠定了坚实基础，顺利通过了工程验收。
案例二：老旧变电站计量用PT异常诊断
一座运行多年的35kV变电站，发现某条线路的电能计量值存在持续且无法解释的偏差。怀疑计量用PT性能异常。技术人员使用武汉特高压测试仪对该PT进行励磁特性（伏安特性）测试。与同站其他正常PT的曲线对比发现，该PT的励磁曲线在较低电压下即开始上翘，拐点电压明显偏低，且相同电压下的励磁电流偏大。测试数据清晰表明该PT铁芯材质可能已存在老化或存在轻微的匝间短路，导致其在正常运行电压下已接近饱和区，影响了变换线性度和精度。基于此诊断，更换了该PT，计量偏差问题随之解决。
未来的互感器状态评估将更加智能化。测试仪可能集成更丰富的诊断算法，不仅能判断合格与否，还能对绝缘老化、铁芯劣化程度进行初步分级评估。通过与在线监测系统联动，将离线测试的“体检"数据与在线运行的实时数据（如二次波形）融合，构建互感器全生命周期健康档案，实现性能趋势预测和预防性更换提醒。
综上所述，“互感器伏安特性测试仪哪家好"的答案，在于其能否成功构建功能集成性、数据精准性、应用指导性三位一体的价值体系。武汉特高压电力科技有限公司通过将一体化测试设计、高精度测量技术与专业的分析诊断功能深度融合，提供了一个能够深度透视互感器性能、直接服务于电网安全评估与决策的综合测试平台。选择这样的测试仪，意味着为守护电力系统可靠的“感知"与“判断"，选择了一位功能全面、测量精准、且洞察深刻的“专业守护者"。
