在电力线路和变电站中，金属氧化物避雷器（MOA）的放电计数器是监测其工作状态的重要附件。它通过记录避雷器在过电压下的动作次数，间接反映了线路遭受雷击或操作过电压的频繁程度，也为判断避雷器是否可能因多次动作而老化提供了线索。然而，计数器长期运行于户外，可能因内部机械卡涩、线圈受潮、元件老化或电池耗尽（对于带指示功能的型号）而导致计数失灵或误差。武汉特高压电力科技有限公司（以下简称“武汉特高压"）研发的放电计数器测试仪，正是为了快速、安全地验证这些“记录员"是否还在准确工作，确保运维数据的真实有效。
一、 设备工作原理与模拟对象
该测试仪的核心功能是模拟避雷器在过电压下的动作电流，用以触发被检计数器动作，从而检验其机械翻牌、电子计数或指示功能是否正常。
其工作原理主要分为两种模式，以适应不同类型的计数器：
标准冲击电流模拟：这是常用的方式。仪器内置高压电容和脉冲形成网络，可以产生符合行业惯例的模拟冲击电流波形（例如，8/20μs或其他特定波形的电流脉冲）。该电流脉冲通过测试线直接注入被检计数器的输入端，模拟一次真实的避雷器放电过程。如果计数器功能正常，则应准确动作一次。
恒流源输出模式（针对部分特殊结构计数器）：对于某些通过小电流持续供电或触发的计数器，仪器可提供可调的直流或工频恒流源输出，用以驱动或校验其电气回路是否通畅、指示功能是否正常。
设备在设计上注重输出与真实工况的等效性，同时将输出能量严格控制在安全范围内，确保测试过程不会对计数器本身或相连的避雷器本体造成损害。
二、 核心功能特点与设计考量

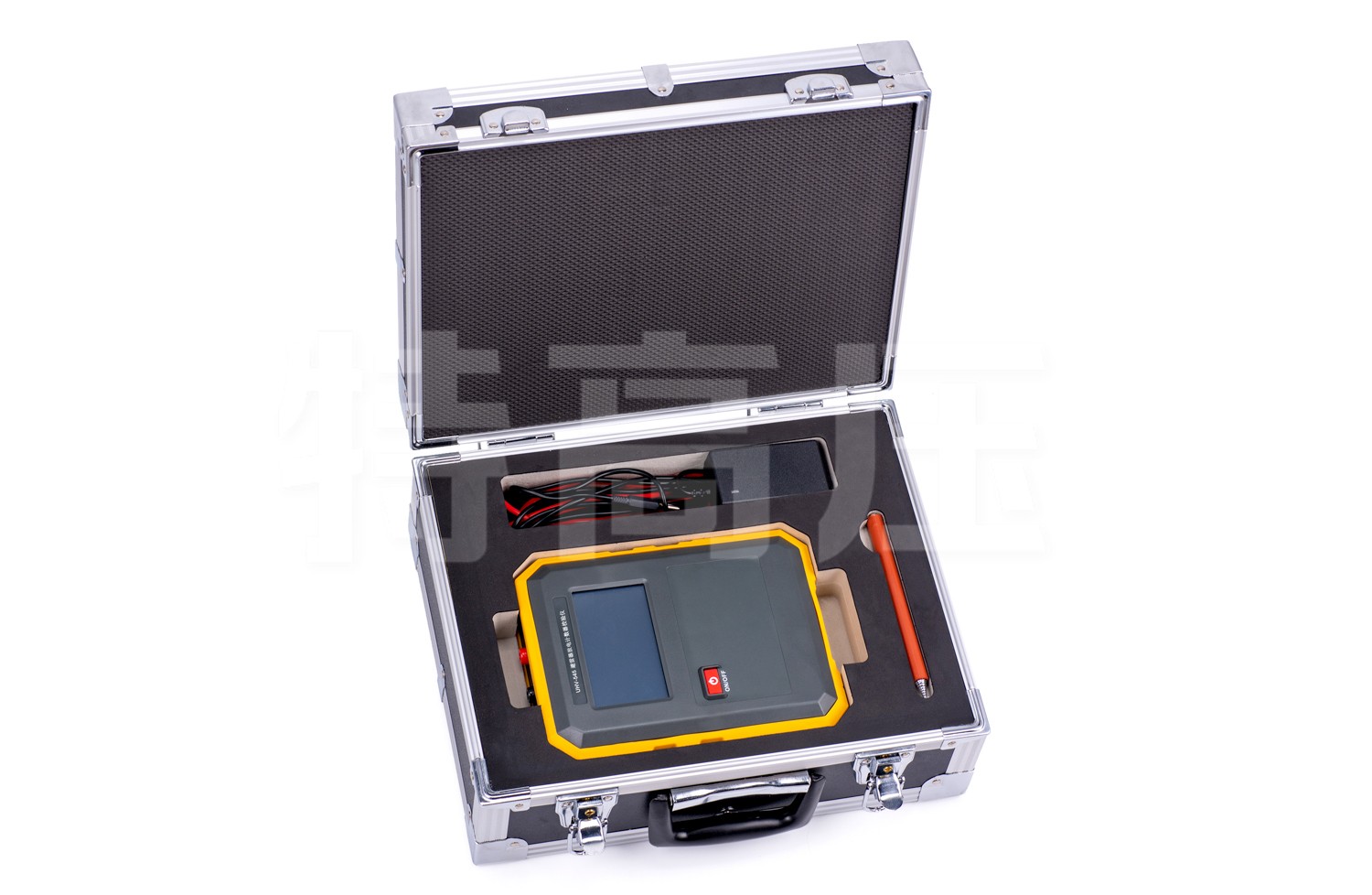

便携式与现场适用性：设备通常设计为手持式或便携箱式，重量轻，内置可充电锂电池供电，续航能力能满足单日多次现场测试需求。这使其非常适合巡检人员携带至杆塔下或变电站内进行现场校验，无需外接电源，提升了工作效率。
多档位输出与广泛兼容性：考虑到不同厂家、不同型号的计数器动作电流阈值可能存在差异，仪器通常提供多个可选的模拟冲击电流幅值档位（例如，从几十安培到数百安培峰值）。用户可根据经验或计数器铭牌信息选择合适的档位进行测试，以提高校验的成功率和准确性。
操作安全与状态指示：测试线采用绝缘性能良好的专用线缆，接头带有防误插设计。设备具有放电完毕指示、高压储能指示等功能，并在操作逻辑上设置了安全互锁，防止残余电荷带来的风险。清晰的声光提示（如计数成功的“嘀"声或指示灯亮）能让操作者快速获知测试结果。
自动计数与自检功能：部分型号具备自动计数功能，可连续发出设定次数的脉冲，用于校验计数器在连续动作下的可靠性。设备本身通常也具备自检功能，可快速验证内部储能和脉冲发生单元是否工作正常。
数据记录与管理（部分型号）：能够记录测试的计数器编号、测试时间、使用的电流档位、测试结果（成功/失败）等，并通过蓝牙或USB接口传输至手机APP或电脑，方便建立计数器校验档案，实现数字化管理。
三、 典型测试流程与运维价值
现场校验流程简洁明了：首先确认被检计数器处于可测试状态（如将其从避雷器接地引下线中暂时断开），选择仪器合适的测试模式和电流档位，正确连接测试线，按下测试键，观察计数器是否动作并记录结果，最后恢复计数器接线。
引入专用测试仪进行定期校验，为避雷器运维带来了多重价值：
验证数据可靠性：确认计数器记录的动作次数真实可信，为分析线路雷击分布、评估防雷设施效果提供了准确的数据基础。如果发现计数器已损坏，其历史数据便需谨慎参考。
早期发现计数器故障：在计数器失效前，通过校验可能发现其动作迟缓、需要更大电流才能触发等早期异常，便于提前安排更换，避免监测数据中断。
提升巡检质量与效率：相比传统的“望闻问切"或仅凭外观判断，使用仪器进行功能性测试，使巡检工作从定性检查迈向定量验证，提升了工作的专业性和标准化水平。快速测试也减少了对单个设备的停留时间。
辅助判断避雷器状态：在极少见的情况下，如果计数器经校验功能正常，但其记录的动作次数异常频繁，结合其他检测手段（如阻性电流测试），可能提示该避雷器本身存在老化或受潮问题，需要进一步关注。
四、 应用场景
该设备适用于所有安装有带计数器避雷器的场所：
输电线路运维单位：用于定期巡检杆塔上的线路型避雷器计数器。
变电站运维班组：校验站内母线、变压器、开关设备等配套的避雷器计数器。
发电厂电气车间：检查升压站、厂用电系统避雷器的监测附件。
铁路、石化等大型企业：对其供电系统中避雷器的计数器进行维护检查。
电力设备检修公司：在避雷器定期试验或更换时，对计数器进行离校验。
五、 技术支持与服务配套
作为一款操作相对简便的仪器，武汉特高压提供的支持侧重于确保用户正确使用和结果判读：
操作指南与视频：提供清晰的操作说明书，部分型号配有操作视频，直观展示接线和测试步骤。
常见计数器型号参考：在说明资料中，可能会列出一些常见品牌计数器的典型动作电流参考范围，辅助用户选档。
电池维护与设备校准：提醒用户对内置锂电池进行适当的充放电维护以延长寿命。设备本身作为信号源，其输出电流的准确性可依据相关计量规范进行周期性校准。
故障咨询：建立渠道，解答用户在使用中遇到的如测试不动作等问题的可能原因（如测试线接触不良、计数器已损坏、档位选择不当等）。
结语
避雷器放电计数器测试仪虽是小巧的专用工具，却在保障电力系统监测数据链条的完整性上扮演着重要角色。它使得对“记录员"的考核从主观观察变为客观测试。在选择此类设备时，其输出的规范性、档位的适用性、操作的便捷安全性以及续航能力，是主要的考量因素。武汉特高压电力科技有限公司的该系列产品，以现场应用为导向，通过模拟真实工况的电流脉冲，提供了一种快速验证计数器功能的有效方法。对于致力于提升输电线路和变电站状态监测数据质量的运维团队而言，配备这样一台便携式校验仪，意味着为避雷器运行状态的评估增添了一份可靠的数据保障。
