六路差动保护矢量分析仪的核心任务，是在差动保护系统各侧CT二次回路中，同步注入或利用实际负荷电流，同步测量多达六路电流的瞬时值，精确计算每路电流的幅值（有效值）和相对于某一参考量的相位角，并以矢量图、表格等形式综合显示，同时计算并监视各侧电流矢量和（即差流），从而全面评估整个差动回路及保护设置的准确性。
一、 差动保护原理与矢量分析的必要性
差动保护基本原理：
基于基尔霍夫电流定律，对于正常运行或外部故障的设备，流入的电流矢量和应接近于零（理想为零）。当设备内部发生故障时，会产生一个显著的差流，保护据此动作。
对于变压器，由于各侧电压等级、绕组接线方式（Y/Δ）不同，各侧CT的变比和接线需要进行匹配（通过保护装置内部的平衡系数和相位补偿实现），以使在正常工况下，折算到同一侧的电流矢量和的模值（差流）最小。
矢量分析的核心目的：
验证CT极性、变比与接线正确性：确保各侧CT的二次电流能以正确的方向和比例反映一次电流。
验证保护装置平衡系数与相位补偿设置：确认保护装置内部的软件补偿是否正确，使得在正常负荷下，经过补偿后的各侧电流矢量基本抵消。
预防差动保护误动：这是投运前最关键、最直接的一步验证。通过实测矢量分析，可以提前发现并纠正CT接反、变比设置错误、平衡系数计算失误等问题，避免保护带“病"投运。
辅助分析异常或故障：当差动保护发生异常告警或误动后，可通过矢量分析快速定位是CT回路问题还是装置内部问题。
二、 测试挑战与传统方法局限
传统方法的挑战：
测量不同步：使用单相或三相相位伏安表逐侧测量，无法保证所有六路电流是同一时刻的瞬时值，在负荷波动时，相位关系可能失真。
过程繁琐易错：需要人工记录大量数据（幅值、相位），再在坐标纸上或通过计算软件绘制矢量图，进行合成计算，效率低且容易出错。
结果不直观：非专业人士难以从一堆数据中快速看出问题所在。
对负荷稳定性要求高：在负荷波动大的情况下，非同步测量可能导致错误结论。
现代同步矢量分析仪的优势：
真同步采样：所有六个（或更多）通道采用同一时钟源进行同步采样，确保获取的是同一时刻各回路的电流瞬时值，这是进行准确矢量分析的基础。
自动化与智能化：自动完成测量、计算、绘图和差流计算，将工程师从繁琐的数据处理中解放出来。
可视化结果：通过高清显示屏直接显示六路电流的矢量图、幅值相位表格、差流数值，问题一目了然。
三、 现代智能分析仪的工作原理与技术特点

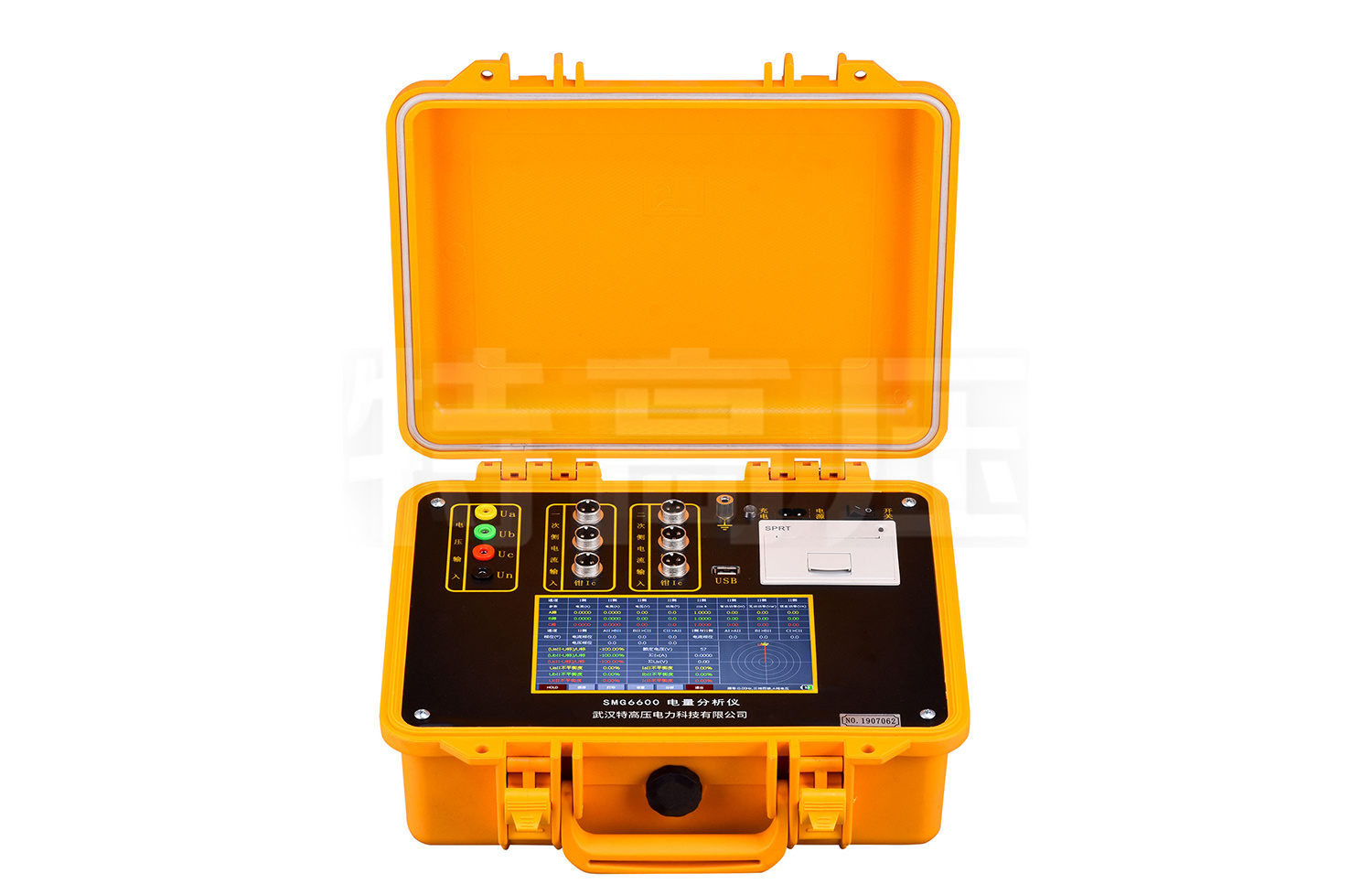

武汉特高压电力科技有限公司的六路差动保护矢量分析仪，集高精度同步数据采集、强大矢量运算与专业图形化显示于一体。
高精度多通道同步数据采集系统：
内置六路独立且严格同步的高精度ADC（模数转换器）采样通道，每通道均具备高输入阻抗和高共模抑制比，适应CT二次回路测量。
采用高稳定性时基，确保各通道间的相位测量精度，通常相位测量分辨率可达0.1°甚至更高。
可直接接入CT二次回路（断开连接片）或通过高精度钳形电流互感器进行非侵入式测量，适应不同现场安全要求。
智能化的矢量分析与计算引擎：
自动参考量选择与相位计算：仪器自动将其中一路电流（如高压侧A相）设为参考基准（0°），计算其他各路电流相对于此基准的相位角。
实时差流计算与显示：根据用户输入的变压器接线组别（如Ynd11）、各侧CT变比及保护装置平衡系数（可选），仪器实时计算并显示经过折算和补偿后的各侧电流矢量，以及它们的矢量和（即差流）的幅值与相位。
内置变压器模型与接线识别：内置常见变压器接线方式（Yy, Yd, Dy等）的矢量转换模型，可辅助验证接线组别设置是否正确。
专业直观的结果呈现方式：
六角矢量图显示：在极坐标图上同时显示六路电流矢量，长度代表幅值，角度代表相位，关系清晰直观。正常时，各侧电流矢量应大致对称、方向相反（对于两侧差动）或合成接近原点。
分相显示与表格数据：可分相显示各侧电流的幅值、相位、差流值，并提供详细的数据表格，便于记录和报告。
波形显示功能：可显示各通道电流的实际波形，辅助判断是否存在谐波干扰或畸变。
现场适用性与安全设计：
采用便携式设计，配备大容量电池，满足现场长时间测试需求。
测试线及接口有明确标识和机械保护，防止误接线。
具备输入过载保护，确保在CT开路或误接时不对仪器造成损坏。
四、 核心应用场景与价值体现
六路差动保护矢量分析仪是主设备保护投运、定检及故障分析的核心装备：
新变压器、发电机、母线差动保护投运前带负荷测试：这是经典、最重要的应用场景，验证整个差动回路及保护逻辑的正确性，是投运许可的关键依据。
保护装置更换或软件升级后：验证新装置或新程序下的平衡系数、补偿算法是否设置正确。
CT更换或回路改造后：验证更换后的CT极性、变比及新回路的接线是否正确。
差动保护误动或告警后的事故分析：快速测量各侧电流矢量，分析是否存在不平衡差流，定位是CT回路问题、装置问题还是设置问题。
定期检验中的回路复查：在保护定检时，对差动回路进行矢量复测，监控其长期运行后的稳定性。
对于用户而言，一台六路差动保护矢量分析仪带来的核心价值是：将差动保护投运的风险从“经验判断"和“人工计算"转变为“数据验证"和“图形化确认"，极大提升了投运的安全性与可靠性；大幅缩短保护带负荷测试的时间，从数小时甚至更长时间缩短到几十分钟内完成全部测量与分析；提供的测试证据，清晰的矢量图和差流数据是向各方证明保护回路正确性的有力技术文件；降低对调试人员个人经验的依赖，使复杂的差动保护校验流程得以标准化、规范化；是避免主设备因保护误动而非计划停运，保障电网安全稳定运行的关键技术工具。
五、 选购时的综合评估要点
面对“什么品牌好"的询问，建议用户从通道性能、同步精度、分析功能及现场实用性等维度进行专业考量：
通道数量与同步性能：是否具备真正独立的六通道及以上同步采样能力？各通道间的相位测量同步误差是多少？这是仪器最核心的指标。
测量精度与范围：电流幅值测量精度（特别是小电流下的精度）和相位测量分辨率是否满足高精度测试要求？测量范围是否覆盖从毫安级到数十安培的CT二次电流？
矢量分析智能程度：是否自动计算差流？内置的变压器模型是否丰富？能否根据实测数据辅助判断接线组别或平衡系数设置？结果显示是否直观（矢量图、表格、差流值）？
数据管理与报告功能：能否保存完整的测试数据、矢量图？配套分析软件是否强大，能否生成包含矢量图、数据、结论的规范化测试报告？
现场操作安全与便捷性：仪器是否轻便、电池续航如何？是否提供安全可靠的测试线及钳表选项？操作界面是否清晰，引导性强？
厂家的专业支持能力：差动保护测试涉及复杂的现场工况与保护原理。厂家是否能提供针对不同主设备类型（三绕组变、发变组等）的典型测试方案、技术培训及深入的应用支持？
总结
武汉特高压电力科技有限公司的六路差动保护矢量分析仪，通过其真六通道同步采样与的矢量分析算法，如同为继电保护工程师装备了一双能够“同时看清"差动保护所有输入电流矢量关系的“慧眼"。用户在探寻“什么品牌好"时，实质上是在为主设备安全投运这道最关键、最复杂的保护验证关卡，寻找一位精准、可靠、高效的“矢量关系同步裁判"。通过系统性地审视仪器在通道同步性、测量准确性、分析智能性以及结果直观性等方面的综合表现，用户可以有效地甄选出那台能够将差动保护原理转化为现场可验证、可诊断数据的专业设备及其提供者，从而在构建坚不可摧的主设备保护防线上，完成对每一次投运、每一次变更最严谨、全面的“矢量逻辑校验"。
