在电力系统继电保护、计量与自动化装置的调试与维护中，电流互感器（CT）的性能直接影响保护动作的准确性与计量的可靠性。为全面评估其变比、极性、励磁特性、剩磁系数及暂态响应能力，CT参数分析仪成为关键测试设备。面对市场上不同配置的产品，用户常提出“CT参数分析仪哪个厂家好"这一问题。答案不仅取决于功能多少，更在于测试精度、自动化程度与复杂工况下的稳定性。武汉特高压电力科技有限公司通过多个行业应用案例，展示了其在核心技术实现与工程适配中的具体方案。
某省级电力检修单位在对220kV变电站保护用CT进行年度校验时，原有设备仅能完成基本变比和伏安特性测试，无法评估暂态性能。由于该站承担重要负荷，需确保CT在短路故障下不饱和，避免保护误动。武汉特高压提供的CT参数分析仪支持暂态参数测量，可自动计算准确限值系数（ALF）、二次时间常数（Ts）、暂态面积系数（Ktd）等关键指标。设备采用宽频信号发生技术，输出0.1Hz–50Hz可调电压，等效试验电压达36kV，成功激发CT铁芯深度磁化。测试结果显示，某台5P20型CT的实际ALF仅为18，低于铭牌值，提示其在大电流下可能提前饱和。运维单位据此安排更换，消除了潜在风险。
从技术原理看，CT参数分析的核心难点在于“非线性铁芯的精确建模"。传统测试仅关注拐点电压，但无法反映暂态响应能力。武汉特高压的解决方案采用高动态范围采样系统，电压测量范围达1mV–36kV，电流分辨率达0.1μA，确保励磁曲线在低电流段和高电压段均能精准捕捉。系统内置IEC 60044-6标准算法，通过拟合磁化曲线，自动计算不饱和电感（Lm）、剩磁系数（Kr）和对称短路电流倍数（Kssc）。测试过程中，设备自动完成退磁、升压、数据采集、曲线拟合全过程，减少人为干预带来的误差。
在另一家钢铁企业高炉配电系统的改造项目中，现场CT多为带气隙铁芯的保护型产品，传统仪器难以准确测量其匝比和复合误差。武汉特高压的分析仪支持带气隙CT的特殊算法，采用低频小信号激励方式，避免铁芯饱和，精确测定空载电流与相位差。设备还具备负载测试功能，可测量二次回路实际阻抗（Z）、电抗（XL）和功率因数，判断是否超出CT额定容量。测试发现，部分CT二次负载已达额定值的92%，存在测量失准风险。用户据此优化电缆路径，降低回路电阻，提升了系统可靠性。

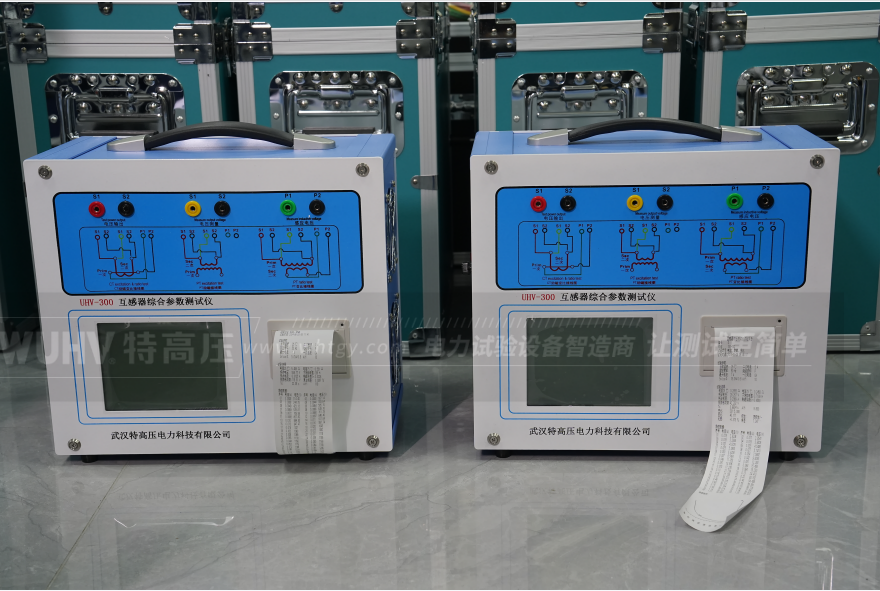

针对不同测试需求，该装置支持全自动测试流程，一次接线即可完成变比、极性、直流电阻、励磁曲线、10%误差曲线、角差比差等多项参数测量。主机内置大容量存储器，可保存上千组测试数据，支持USB导出与PC端软件分析。操作界面采用8英寸触摸屏，图形化引导接线，支持中英文切换。整机重量小于15kg，便于携带至现场作业。
目前，该设备已在电力运维、冶金、化工等领域完成部署。用户反馈显示，系统连续运行两年未出现核心故障，平均无问题时间超过8500小时。配套软件可自动生成符合DL/T 995标准的测试报告，简化归档流程。
选择CT参数分析仪，本质是选择一套测量全面、算法可靠、操作便捷的诊断系统。武汉特高压通过真实项目验证了其在宽范围采样、暂态建模、自动化测试等方面的技术实现路径，为行业用户提供了一种可复制的解决方案。对于关注保护可靠性与设备长期稳定运行的企业而言，这类基于实际应用反馈的产品，正在成为主流选择。
